普通平键连接图画法图解

在学习键连接画法时，要注意哪些问题呢？

一、掌握键连接的作用

理解键在机械传动中的作用，有利于掌握键连接的画法。普通平键是用两侧面为工作面来作周向固定和传递运动和动力。

二、普通平键的种类和标记

普通平键的标记格式和内容为：键 型式代号 宽度×长度 标准代号，

其中A型可省略型式代号。例如：

键 18×100 GB1096－79，表示：

宽度b =18mm，

高度h =11mm，

长度L =100mm的圆头普通平键（A型），

键 B 18×100 GB1096－79。表示：

宽度b =18mm，

高度h =11mm，

长度L =100mm的平头普通平键（B型）

三、掌握普通平键连接画法

1、确定轴和轮毂上的键槽尺寸、键的长度L和宽度b

采用普通平键连接时，键的长度L和宽度b要根据轴的直径d和传递的扭矩大小从标准中选取。

2、画法图解

（1）在沿轴线的视图中，轴采用局部剖，以反映键的长度、轴上键槽的深度，键不剖绘制。平键顶面与轮子键槽顶面之间不接触，则留有间隙，画两条线。

（2）在垂直轴线的视图中，采用断面图，键按剖视绘制，其两侧面和下底面均与轴上、轮毂上键槽的相应表面接触，画一条线。

（3）注意剖面图线画法，同一零件的剖面线方向和间距保持一致。

>>注意：键连接图也是装配图，因些应满足装配图的画法。

（1）零件接触问题：

两零件的接触表面只画一条线，凡不接触的表面，不论间隙大小，都应画出间隙。

（2）键表达的问题

纵向剖切键时按不剖绘制。

（3）剖面线的问题

两零件相邻接时，不同零件的剖面线方向应相反，或者方向一致而间隔不等。

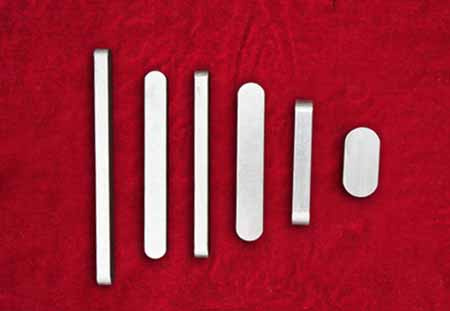

博山华兴标准件厂(www.szccjl.com.cn)生产平键和圆柱销等产品。平键型号齐全,价格合理。平键厂家电话:13869318999。
